引言
混凝土搅拌站需要工业级电气系统，能够承受振动、湿气和导电粉尘，同时符合NEC/IEC安全标准。本指南详细介绍了如何实施符合标准的电路设计、选择耐用组件以及减轻环境危害——在恶劣的操作条件下可将停机时间减少高达40%。
工业厂房电气安全标准
危险区域的NEC和IEC要求
由于存在可燃粉尘，美国国家电气规范（NEC）第500条将混凝土厂归类为II类、1区危险区域。关键合规措施包括：
- 防爆外壳：NEC 70要求控制面板采用NEMA 4X级外壳，以防止粉尘点燃。
- 接地连续性：IEC 60364-4-41要求所有设备接地导体电阻小于4Ω，每季度验证一次。
- 电路隔离：根据NEC 680，在水源1.8米范围内安装接地故障断路器（GFCI）。
是否想过为什么混凝土厂会频繁发生电气火灾？ 根据OSHA违规数据，不当的粉尘密封占事故的62%。
防尘防水外壳规格
- 管道密封：在距离外壳入口450毫米以内使用UL认证的密封接头（NEC 502.15）
- 垫圈完整性：每18个月更换一次硅胶垫圈——裂缝会导致细小的水泥颗粒渗入触点
- 耐腐蚀性：在含氯量高的环境中，船用级不锈钢（316L）的性能优于镀锌钢
环境挑战与缓解
抗振动布线技术
混凝土搅拌机产生的4-7Hz振动会随着时间的推移导致连接松动。缓解策略：
- 软线与硬线导体：16AWG的软铜线比硬芯线能承受3倍的弯曲循环
- 弹簧加载端子：WAGO 221系列连接器在持续振动期间保持触点压力
- 管道锚固：在接线盒处，刚性金属管道的间距应小于等于1.2米，并使用双锁紧螺母
管道和端子防腐蚀
- 阴极保护：在土壤氯化物含量高于500ppm的区域，在地下管道上安装镁阳极
- 导电涂层：在高湿度区域，使用镀镍母线排代替裸铜母线排
- 绝缘脂：在端子排上使用道康宁DC-4化合物，防止电化学腐蚀
你知道吗？ 触点上0.1毫米的氧化层会使电阻增加300%，导致电机过载。
电路设计与组件选择
重型机械电机浪涌保护
- 钳位电压：为480V系统选择通态电压低于600V的SPD（IEEE C62.41 C类）
- 并联保护：在配电盘安装2类浪涌保护器，在电源入口处安装1类浪涌保护器
- 热监测：Eaton的PKZM0断路器集成PTC传感器，可检测绕组过热
搅拌机负载均衡策略
| 参数 | 最佳范围 | 偏离风险 |
|---|---|---|
| 相不平衡 | 电压偏差小于2% | 电机转矩脉动 |
| 谐波失真 | 总谐波失真（THD）小于8% | 电容器组故障 |
| 启动电流 | 小于额定电流（FLA）的600% | 接触器粘连 |
实施检查表：
- 对15HP以上的电机使用软启动器
- 每月部署电能质量分析仪
- 将负载在三相之间均衡分配，偏差小于5%
结论与行动步骤
- 优先考虑合规性：每半年进行一次NEC 70第502条审计，并对连接进行红外扫描
- 环境加固：为搅拌塔电气室的316L不锈钢组件预留预算
- 主动维护：使用基于PLC的监控系统记录振动和腐蚀指标
对于使用Garlway绞车系统的工厂，将电机保护继电器与干接点输出集成，以与现有自动化控制同步。这可以防止在物料搬运设备与配料电路交互时发生级联故障。
最后思考：可靠的电气设计不仅仅是遵守规范——它还能创造保护工人安全和生产力的系统，尤其是在建筑业最磨损的环境中。

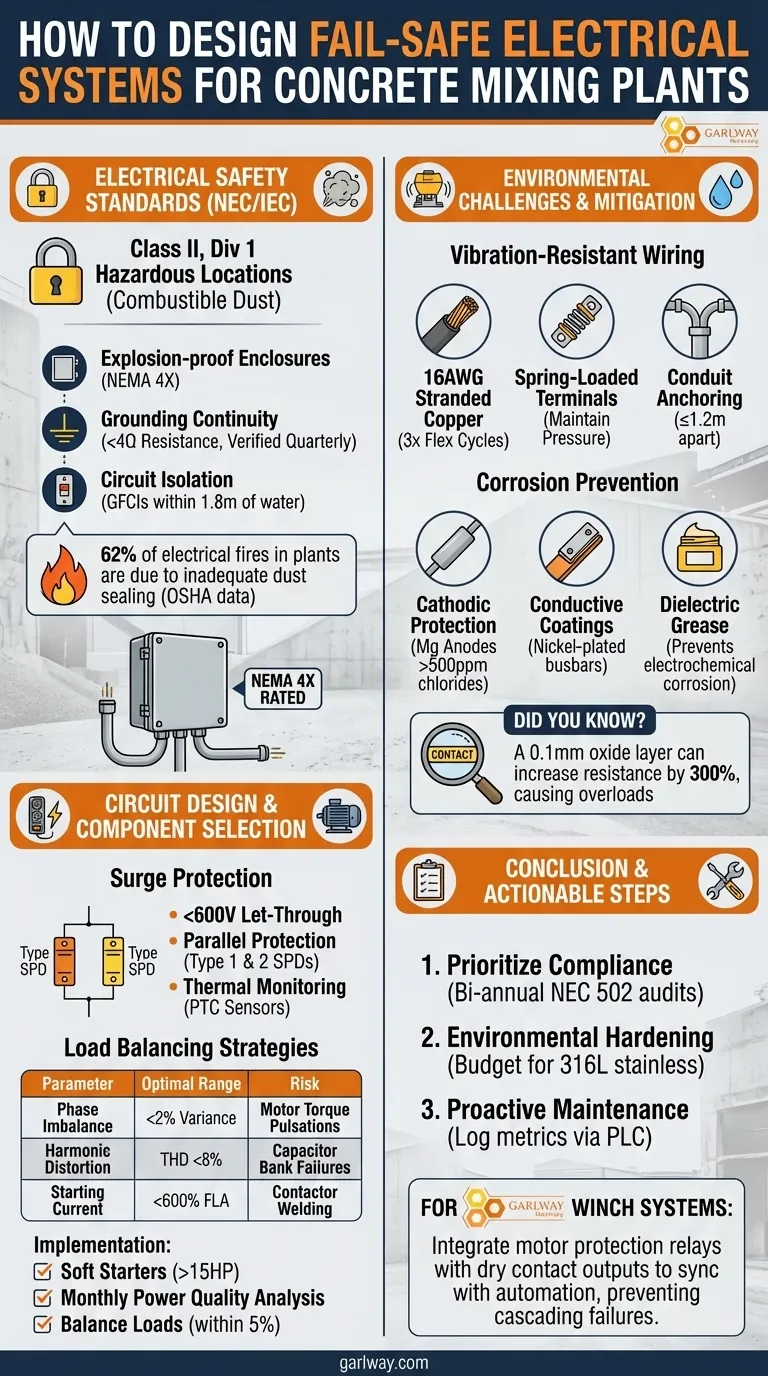

图解指南
