其核心是，液压绞车需要两个独立但相互关联的系统：绞车单元本身和驱动它的液压动力系统。绞车单元包含电机、齿轮和卷筒，而动力系统——通常通过动力输出（PTO）由车辆发动机驱动——包括泵、储油器和控制阀，以产生和引导液压动力。
液压绞车不是一个独立的设备。它是完整系统的一半，其性能完全取决于是否与能够提供所需流体流量和压力的液压动力源正确匹配。
液压绞车单元：分解
绞车总成是将液压动力转化为牵引机械功的地方。每个组件在提供扭矩和确保安全操作方面都起着关键作用。
液压马达
这是单元的核心。它接收来自动力系统的加压液压油，并将该能量转化为旋转力，这是所有牵引动力的起点。
行星齿轮箱
液压马达的原始速度通常太快，且扭矩不足以进行重型牵引。行星齿轮组充当扭矩倍增器，降低转速的同时大幅增加牵引力。
卷筒和钢缆
卷筒是将钢缆或合成绳索缠绕的圆筒。其尺寸会影响绞车的钢缆长度容量和线速度。
自动制动系统
为了安全，可靠的制动器至关重要。大多数液压绞车使用闭合的多盘式制动器，在液压压力移除时自动接合，牢固地固定负载。
离合器
离合器机构允许卷筒与齿轮箱分离。这使得“自由转动”成为可能，即可以通过手动快速拉出钢缆，而无需运行电机。
动力系统：产生液压动力
没有强大的动力系统，绞车单元只是一堆沉重的金属。该系统利用主动力源（如发动机）来创建和控制操作所需的液压能量。
动力源（PTO）
重型绞车最常见的动力源是动力输出（PTO）。这是一个连接到车辆变速箱的齿轮箱，允许发动机的动力被分流以运行液压泵等辅助设备。对于较轻的应用，有时可以使用车辆的动力转向泵。
液压泵
由 PTO 驱动的液压泵实际上是从储油器中吸取液压油并对其加压。泵的容量（流量）是绞车线速度的关键因素。
液压储油器（油箱）
储油器储存液压油。它不仅仅是一个储罐；它还在循环过程中起到冷却液体的关键作用，防止在持续使用期间过热。
控制阀
该组件通常由操纵杆操作，充当系统的“大脑”。它将加压液体的流动引导至绞车马达，以收紧、放出或停止钢缆。
高压软管和管路
它们是系统的“动脉”，在泵、控制阀和绞车马达之间安全地输送高压液压油。
理解关键的权衡
仅仅连接组件是不够的。液压绞车系统的有效性取决于这些组件的平衡程度。
匹配泵与马达至关重要
绞车的液压马达设计有特定的流量（加仑/分钟）和压力（PSI）。如果泵的输出太低，绞车将缓慢且无力。如果太高，则有损坏马达的风险。正确的匹配对于性能和寿命来说是不可协商的。
液体量和冷却的重要性
在重载或连续绞车操作期间，液压油会显著升温。尺寸不足的储油器会导致液体过热，降低系统效率并可能损坏密封件。使用过大的储油器是一种常见的最佳实践，可以改善冷却并确保一致的性能。
发动机转速和稳定动力
液压泵的输出直接与其驱动速度相关。为了保持稳定的绞车速度和动力，必须保持车辆发动机的转速稳定。通常使用锁定节流阀在操作期间保持特定的发动机速度。
如何指定正确的系统
选择正确的组件完全取决于您的预期应用和性能期望。
- 如果您的主要重点是重型、连续的工业用途：优先选择专用的 PTO、与绞车马达匹配的大容量液压泵，以及用于卓越冷却的超大储油器。
- 如果您的主要重点是间歇性、轻型救援：与车辆现有动力转向泵集成的系统可能是一个可行且更紧凑的选择，前提是泵具有足够的容量。
- 如果您的主要重点是安全和精确控制：确保系统包含具有可靠自动制动器的绞车和高质量、响应迅速的控制阀，以实现精确的负载管理。
最终，构建一个强大而可靠的液压绞车系统就是创建一个平衡的液压回路。
摘要表：
| 组件类别 | 主要部件 | 主要功能 |
|---|---|---|
| 绞车单元 | 液压马达、行星齿轮箱、卷筒、制动器、离合器 | 将液压动力转化为机械牵引力。 |
| 动力系统 | PTO、液压泵、储油器、控制阀、软管 | 产生并引导液压能量以驱动绞车。 |
需要可靠的液压绞车系统来满足您的建筑或承包项目？
在GARLWAY，我们专注于重型建筑机械。我们的专家可以帮助您指定和集成最适合您特定需求的液压绞车、混凝土搅拌机或配料厂，确保最佳性能和安全性。
立即联系我们的团队进行免费咨询，让我们为您的项目提供动力！

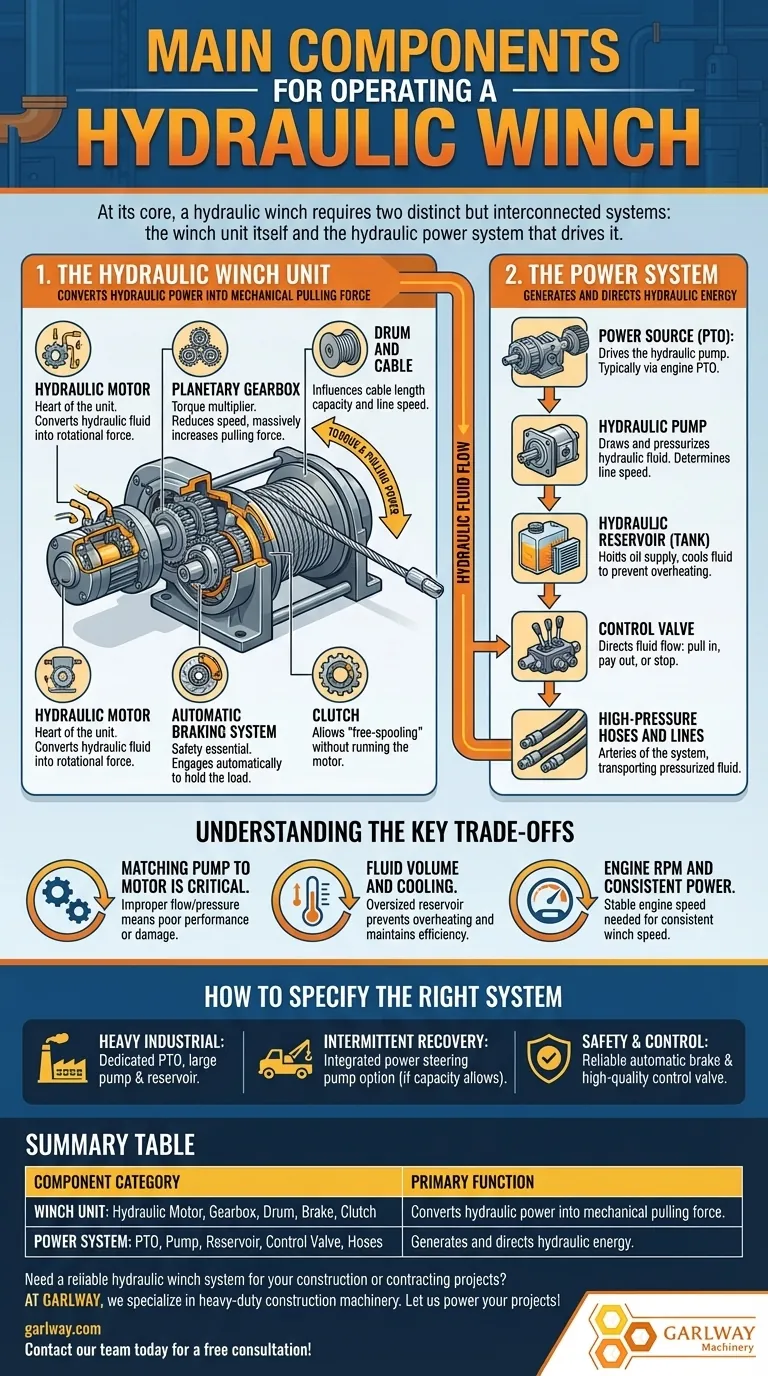

图解指南
