其核心在于，液压绞车是一个巧妙地将流体压力转化为巨大拉力的系统。它的运行依赖于一系列关键组件的协同工作，包括动力源（如车辆的动力转向泵或动力输出泵）、高压管路、控制阀、液压马达、行星齿轮传动系统以及绞车卷筒本身。
理解液压绞车不仅仅是列出零件；而是要看到它们如何构成一个完整的动力传输系统——从车辆发动机到加压流体，最终转化为完成重型起重的机械扭矩。
动力源：产生液压压力
整个系统始于加压液压流体的产生。没有这一基础步骤，其他任何组件都无法运行。
液压泵
系统的动力源自液压泵。对于许多车载绞车而言，这是现有的动力转向泵，它提供了一个方便且集成的动力源。对于要求更高、更工业化的应用，则使用由车辆变速器驱动的专用动力输出（PTO）泵，以获得更大的流量和压力。
液压油和储罐
液压油是系统的生命线。它储存在储罐或油箱中，并经过特殊设计，能够在高压下运行而不发生分解。这种流体实际上是将能量从泵传输到绞车马达。
高压管路
这些加固软管充当系统的动脉。它们负责安全地容纳和输送高压液压流体，从泵经由控制系统输送到绞车马达。
核心绞车总成：压力转化为拉力
这就是奇迹发生的地方。绞车单元本身接收流体输送的能量，并将其转化为缠绕钢缆所需的旋转力。
控制阀
控制阀是操作员的指挥中心。该阀通常由操纵杆控制，负责引导液压流体的流动。它可以将流体输送到马达以驱动其正转或反转，或者阻止流体流动，从而有效地锁定马达。
液压马达
液压马达，也称为液压驱动马达，是绞车的真正心脏。加压流体进入马达，迫使其内部齿轮旋转。这会将流体的线性力转化为强大的旋转运动。
行星齿轮传动系统
液压马达的转速非常快，但扭矩相对较低。行星齿轮箱用于解决这个问题。它充当力倍增器，将高转速降低为更慢、高扭矩的输出，足以在极端负载下转动卷筒。
卷筒和钢缆
卷筒是动力链中的最后一个组件。在齿轮传动系统的驱动下，它缠绕钢丝绳或钢缆，产生绞车设计的线性拉力。
理解权衡和关键变量
绞车的性能并非绝对；它是其组件与物理定律相互作用的直接结果。理解这些因素是正确操作和规格的关键。
工作压力与流量
由泵产生工作压力直接决定了绞车的最大拉力。流量，以加仑/分钟为单位，决定了绞车拉动钢缆的速度。两者之间常常此消彼长。
齿轮比的影响
行星齿轮箱内的齿轮比决定了速度和功率之间的平衡。更高的齿轮比会产生更大的拉力（扭矩），但线速度较慢。较低的齿轮比提供更快的操作速度，但拉力较小。
关键的泵与马达匹配
为了获得最佳性能和使用寿命，液压泵的输出能力必须与绞车液压马达的要求正确匹配。泵的容量不足会导致性能不佳，而容量过大的泵则可能效率低下，甚至损坏系统。
为您的目标做出正确选择
选择或排除液压绞车故障需要着眼于整个系统，而不仅仅是其单个零件。
- 如果您的主要关注点是标准车辆上的偶尔使用：与车辆动力转向泵集成的系统是最实用且最具成本效益的解决方案。
- 如果您的主要关注点是重型、连续的工业用途：专用的动力输出（PTO）泵和尺寸合适的液压储罐对于持续的动力和可靠性至关重要。
- 如果您的主要关注点是最大化拉力：优先选择具有高齿轮比的绞车，并确保您的液压泵能够提供所需的工作压力。
通过理解这些组件如何协同工作，您可以有效地操作、维护并为任何任务选择合适的液压绞车。
总结表：
| 组件 | 关键功能 |
|---|---|
| 液压泵 | 从动力源（例如，PTO泵）产生压力 |
| 控制阀 | 控制流体流动以进行绞车操作（进/出/停止） |
| 液压马达 | 将流体压力转化为旋转运动 |
| 行星齿轮传动系统 | 增加扭矩以获得强大的拉力 |
| 卷筒和钢缆 | 缠绕钢丝绳以执行线性拉力 |
需要为您的建筑或承包项目量身定制可靠的液压绞车？ GARLWAY 专注于坚固耐用的建筑机械，包括高性能绞车、混凝土搅拌机和配料站，这些设备专为耐用性和效率而设计。让我们的专家帮助您选择完美的系统，以最大化您的拉力功率和生产力。 立即联系我们 以获得定制解决方案！

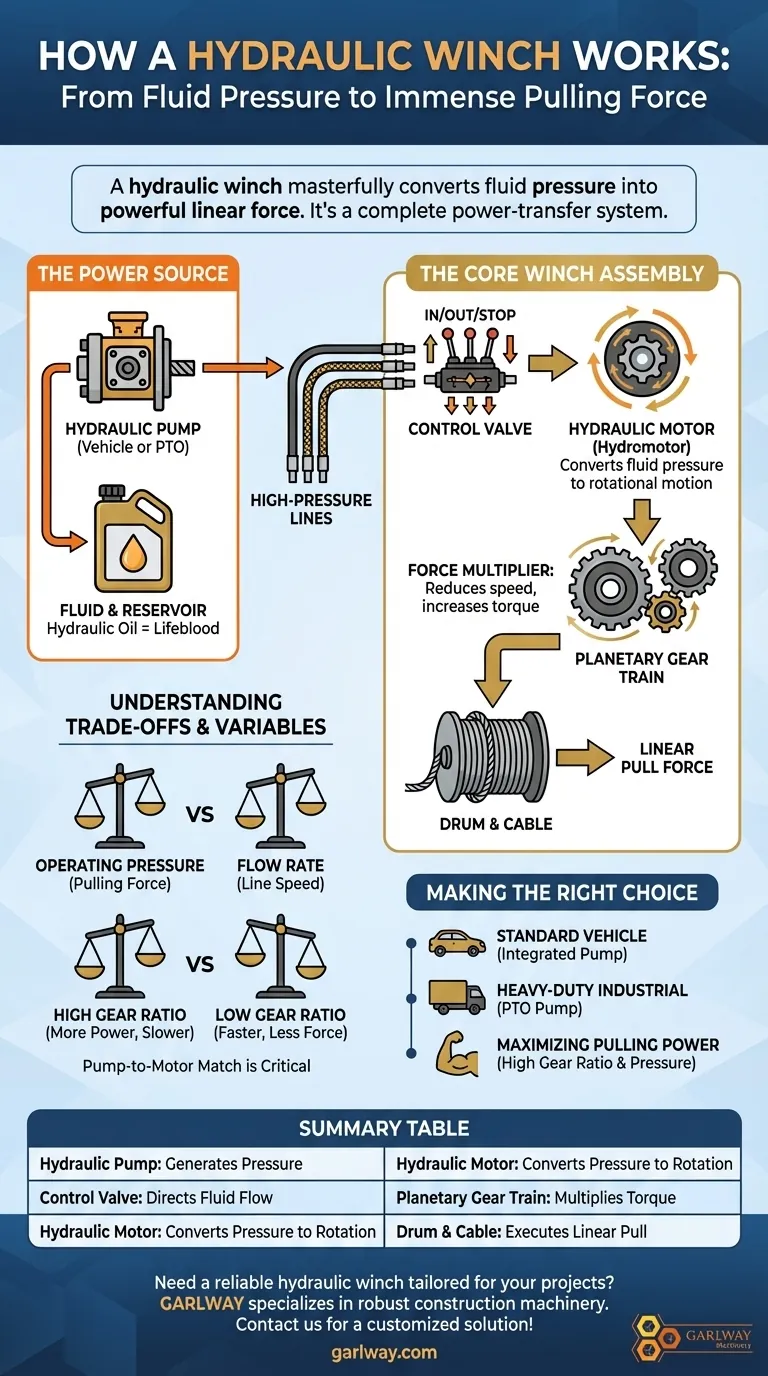

图解指南
